Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:16

Bonjour à tous !

Je viens d'installer un kit éclaté FOCAL ISS 165 dans ma Mazda 3 de 2016 (woofer avant + tweeter avant), et je viens partager mon expérience ici en espérant que celà puisse aider certaines personnes ayant un projet similaire.

Je ne suis pas un professionnel alors soyez indulgent si je n'est pas tout fait dans les règles de l'art :lol: mais je suis ouvert à toute vos remarques afin d'en apprendre un peu plus :wink:

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:22

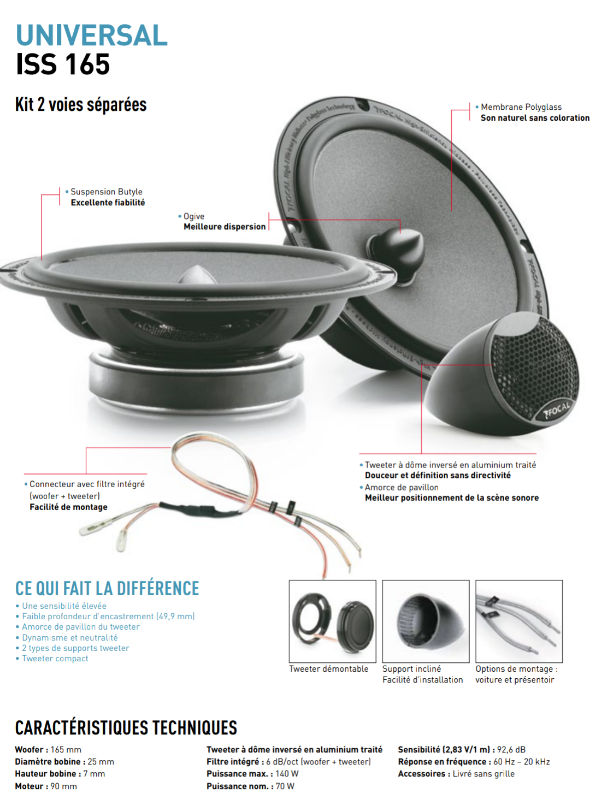

Voici tout d'abord l'équipement Focal installé :
Il s'agit d'un kit éclaté Focal avec Woofers de 16,5 cm (d'où l'appellation ISS 165) et tweeters.
Chaque élément dispose d'un connecteur avec un filtre intégré (machin noir présent sur les fils de la photos) :D

Puissance RMS = 70w
Modifié en dernier par Mika57 le 27 mai 2018 00:33, modifié 1 fois.

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:29

1) Tout d'abord il a fallu démonter les portières. Opération assez simple mais il faut y aller prudemment afin de ne pas abîmer le panneau de porte, les fixations et la carrosserie.
Il y'a 2 vis à dévisser : 1 derrière la poignée de porte et 1 dans le trou de l'acoudoir de porte sous le caoutchouc.
Ensuite il faut declipser le panneau : il y'a 11 clips à dégraffer. Attention certains clips ne viennent pas avec le panneau de porte et reste sur la carrosserie. Il faudra veiller à les enlever de la carrosserie et les remettre sur le panneau de porte pour pouvoir le remonter correctement :wink:

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:38

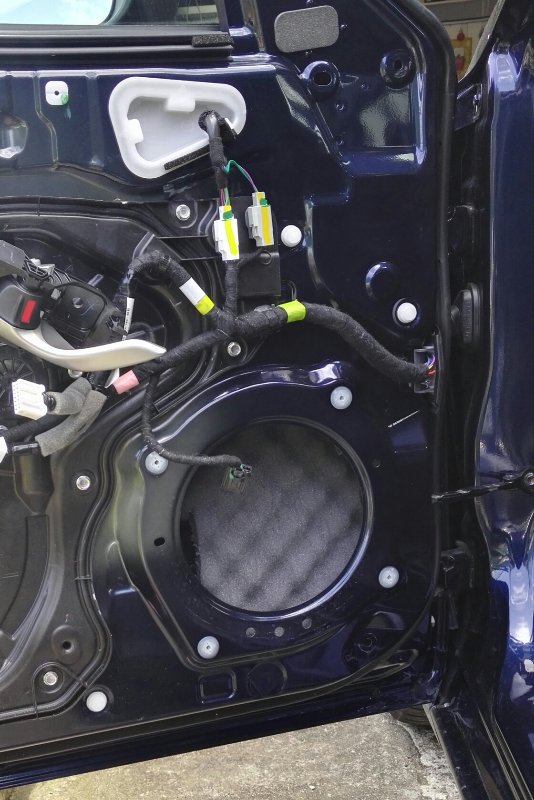

2) j'ai posé une mousse acoustique derrière l'emplacement du haut parleur afin d'absorber une partie des bruits parasites et d'améliorer le rendu sonore au niveau des woofers. J'ai fait mes découpe en fonction de la place disponible et je l'ai collé avec un adhésif double face.

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:46

3) après avoir démonter le saladier contenant le HP d'origine (4 vis), il faut le retirer en coupant les 6 tiges en plastiques qui le maintienne dans son socle.

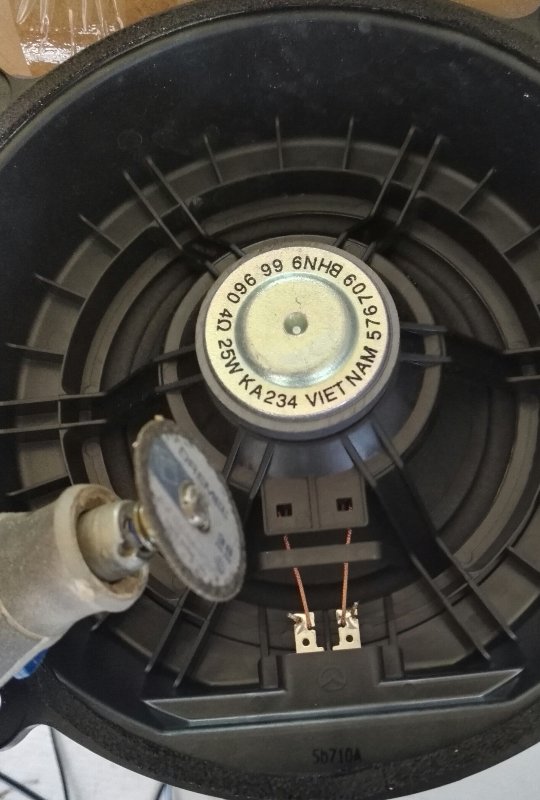

Un outil de précision tel qu'un Dremel avec un petit disque spécial PVC est très utile pour ce genre d'opération 8) :

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:56

4) Ensuite il faut connecter le HP Focal avec le câblage avec filtre intégré sur les cosses + et -.
Insérer le HP dans le socle en faisant en sorte que les câbles atteignent les connecteurs du socles :
Relier les 2 fils nus sur les connecteurs + et - du socle en plastique.

Vous pouvez ensuite visser le HP au socle avec 4 vis, puis passer à la soudure.

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 26 mai 2018 23:59

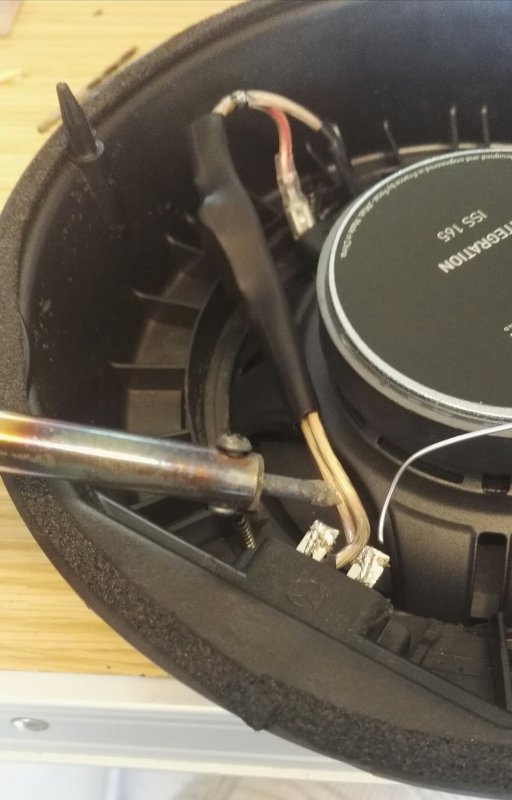

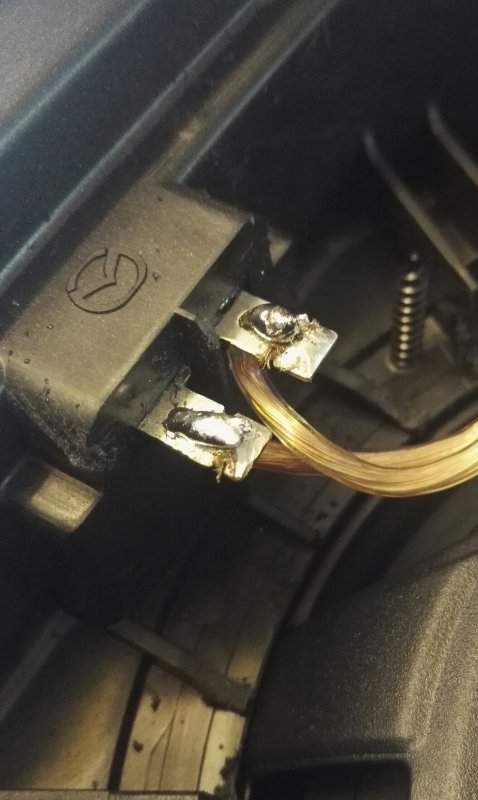

5) soudage des fils nus posé sur les connecteurs du socle en plastique (fer à souder + étain) :

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:04

6) plus qu'à revisser l'ensemble dans la portière et de rebrancher la fiche principal du HP :

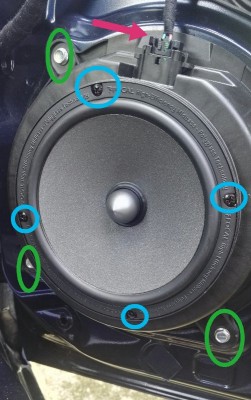

Flèche rose = fiche du HP
Ronds bleus = vis qui maintiennent le HP au socle
Ronds verts = vis qui maintiennent le socle à la portière

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:08

7) Vous pouvez remonter le panneau de porte en reconnectant les fiches des vitres électriques et recilpssant le panneau de porte (11 clic à attendre)

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:10

8.) place aux tweeters : Decplisser tout d'abord la grille sur le tableau de bord (droite et gauche) puis dévisser les 2 vis du socle du tweeter et déconnecter la fiche.

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:21

9) retirer le tweeter de son socle en le découpant et décollant.

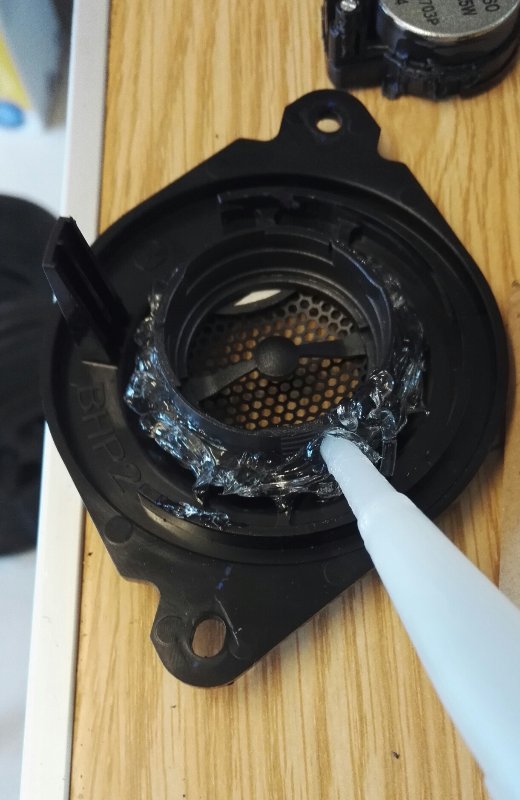

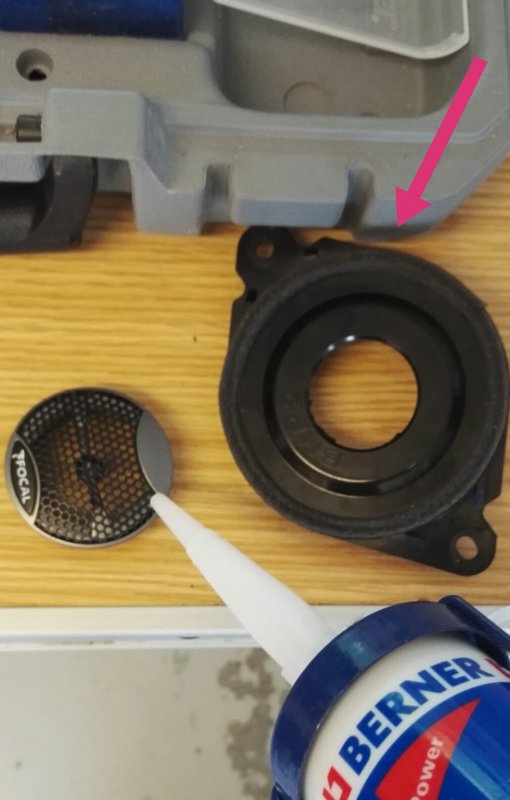

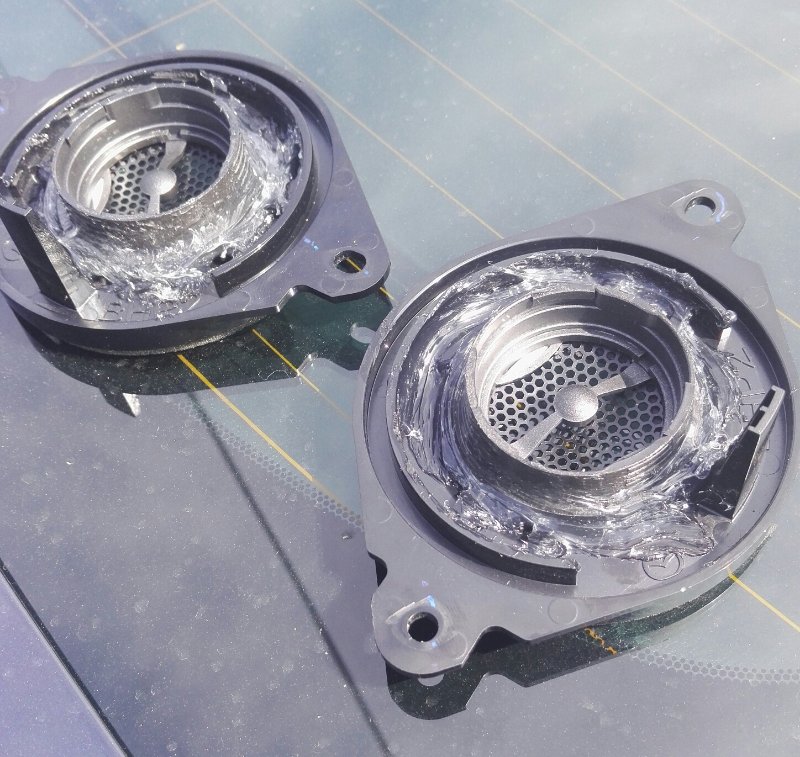

Puis fixer la grille du tweeter Focal sur le socle avec une colle silicone :
Faire sécher

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:25

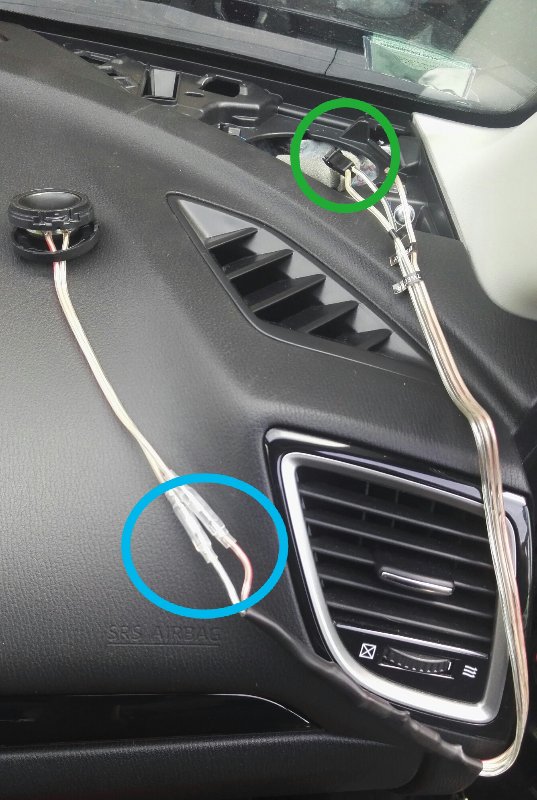

10) connecter le tweeter avec le filtre et le filtre avec la fiche d'origine présente dans l'emplacement. Les 2 fils nus du câblage du filtre rentrent dans 2 petits orifices prévus sur la fiche :
Rond vert = connexion du filtre sur la fiche
Rond bleu = connexion du tweeter sur le filtre

Mika57
Pilote novice
Messages : 21
Enregistré le : 20 mai 2018 23:37
Localisation : Metz

Re: Installation d'un kit éclaté Focal sur Mazda 3

Message par Mika57 » 27 mai 2018 00:32

11) plus qu'à remonter l'ensemble : renter le tweeter dans la grille préalablement fixer au socle, revisser le socle, puis clipsser le cache tweeter sur le tableau de bord et le tour et joué


Voilà, j'espère que ce petit tuto pourra servir. En tout cas j'espère que je n'est pas été trop vague dans mes explications. J'ai sans doute oublié de parler de quelques détails, mais vous pouvez aussi me poser des questions :wink:

Bonne journée à tous 8)

Avatar du membre
Aurel
Pilote confirmé
Messages : 1852
Enregistré le : 05 sept. 2016 01:29
Localisation : Rennes

Re: Installation d'un kit éclaté Focal sur Mazda 3
